高純度低温焼結性アルミナセラミックス造粒粉シリーズ

製品概要

造粒粉は、純度が高い、嵩密度が高い、球形度に優れる、粒度分布が均一である、流動性に優れる、といった特長を有しています。また、乾式プレス成形および離型が容易で、成形体密度が高く、結合力にも優れています。低温焼成特性に優れ、焼成後の結晶粒径が小さく、気孔率が低いほか、焼結体密度が高く、収縮率も低いため、極めて優れた機械的特性を発揮します。

製品特長

造粒粉は、純度が高い（99.9～99.99％の全範囲に対応）、嵩密度が高い、球形度に優れる、粒度分布が均一である、流動性に優れる、といった特長を有しています。また、乾式プレス成形および離型が容易で、成形体密度が高く、結合力にも優れています。低温焼成特性に優れ、焼成後の結晶粒径が小さく、気孔率が低いという特長があります。

製品仕様

アルミナ造粒粉―高純度・低温焼結性HA4-Zシリーズ粉体の物性

製品型番		単位	JCM-HA4-Z18	JCM-HA4-Z25	JCM-HA4-Z35	JCM-HA4-Z45
純度		%	≥99.99
不純物	Na	ppm	<10
	Fe	ppm	<10
	Si	ppm	<20
	Ca	ppm	<10
	K	ppm	<10
	Mg	ppm	<10
嵩密度		g/㎝³	0.9±0.1
成形密度(150MPa)		g/㎝³	2.2±0.02
収縮率		%	18.5±0.5
造粒粉粒径d50		μm	60±5
平均粒径d50		μm	0.175±0.01	0.250±0.01	0.350±0.01	0.450±0.01
焼成温度		℃	1350±20	1400±20	1470±20	1550±20
焼結密度		g/㎝³	3.93±0.01	3.93±0.01	3.94±0.01	3.95±0.01

アルミナ造粒粉―高純度・低温焼結性HA3-Zシリーズ粉体の物性

製品型番		単位	JCM-HA3-Z30	JCM-HA3-Z35	JCM-HA3-Z40	JCM-HA3-Z45
純度		%	≥99.9
不純物	Na	ppm	≤500
	Fe	ppm	≤100
	Si	ppm	≤100
嵩密度		g/㎝³	0.9±0.1
成形密度(150MPa)		g/㎝³	2.2±0.02
収縮率		%	18.5±0.5
造粒粉粒径d50		μm	60±5
平均粒径d50		μm	0.300±0.01	0.350±0.01	0.400±0.01	0.450±0.01
焼成温度		℃	1450±20	1470±20	1500±20	1550±20
焼結密度		g/㎝³	3.94±0.01	3.94±0.01	3.94±0.01	3.94±0.01

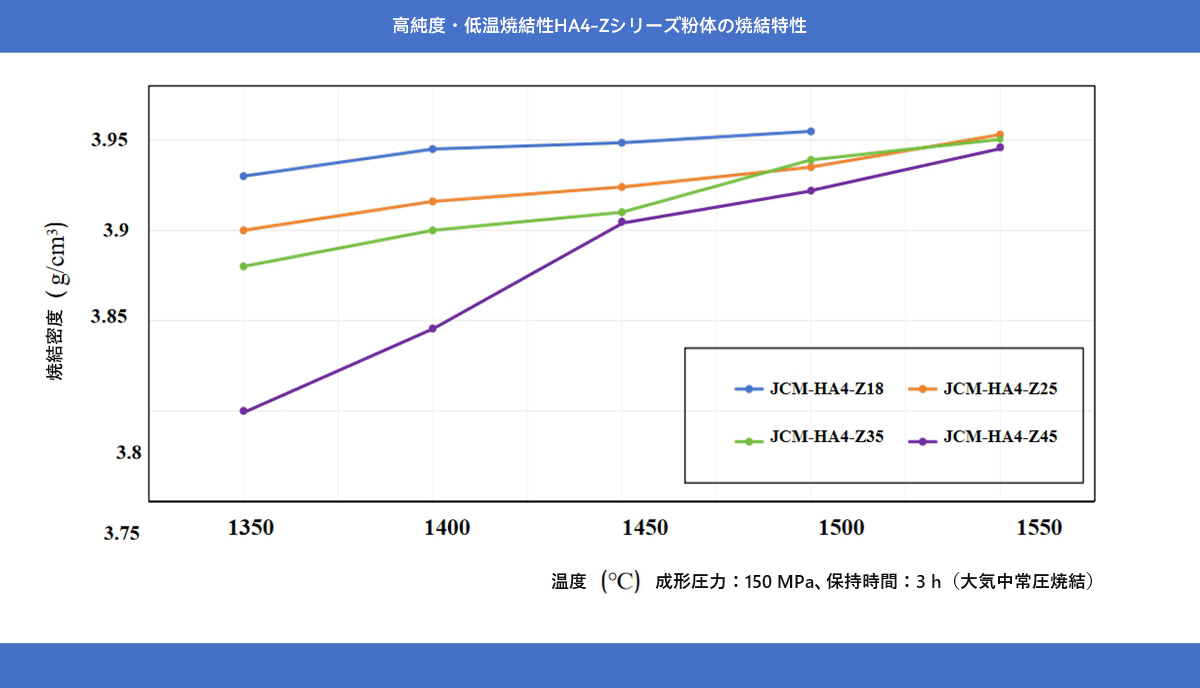

20260725
